Очистка емкостей в химическом производстве

Для химической промышленности характерен широчайший спектр задач по очистке ёмкостей. Из-за разнообразия производственных процессов, используемых веществ и типов ёмкостей здесь предъявляются особые требования к индивидуальным решениям – от специальных технологий для удаления остатков лаков или растворителей до соответствия требованиям взрывозащищенности и автоматизации.

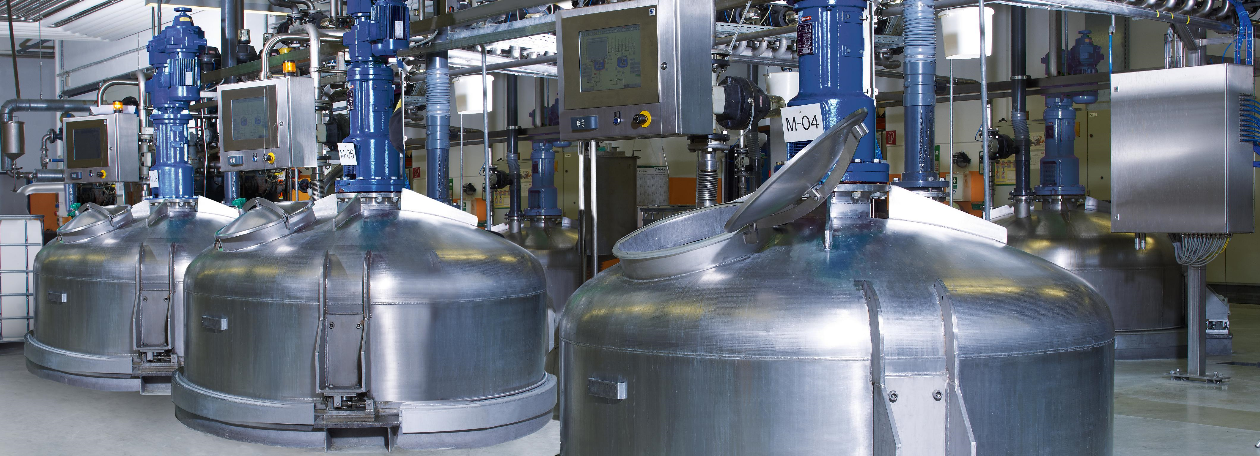

Очистка емкости химического производства

Разнообразие ёмкостей и методов очистки

Все наши решения максимально адаптированы под потребности клиента. Исходя из габаритов ёмкости и сложности загрязнения, формируется индивидуальная технология мойки, которая может состоять из различных этапов – мойка холодной/горячей водой, использование чистящего средства, пропарка, сушка и пр.

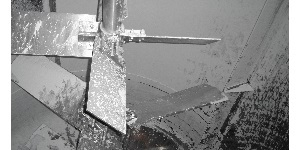

Процесс очистки емкости на химпроизводстве

Что влияет на процесс чистки?

На процесс чистки влияет не только габариты ёмкости и характеристики загрязнения, но и конфигурация элементов внутри ёмкости. Во многих реакторах для смешивания имеется несъёмная мешалка, фреза или другой механизм. Их наличие серьёзно затрудняет доступ к некоторым зонам реактора. Зачастую эти элементы являются несъёмными, и могут иметь различное расположение относительно центра резервуара. Наличие таких элементов серьёзно осложняет мойку ёмкости из одного положения, и приводит к возникновению «мёртвых зон».

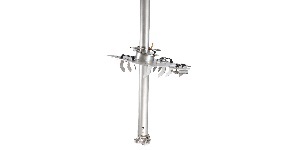

Мочная головка для  мойки емкостей

Моечная головка с позиционером

Для решения проблемы мёртвых зон в ёмкостях с мешалкой, моечная головка может быть оснащена специальных опорным диском с позиционером. Наличие позиционера позволяет осуществлять мойку ёмкости последовательно из нескольких точек. Позиционер позволяет отклонять моечную головку от вертикальной оси, обеспечивая, таким образом, изменение положения головки внутри ёмкости. Для мойки крупногабаритных ёмкостей возможно изготовление головки со специальной длиной рабочей части до 2000 мм.

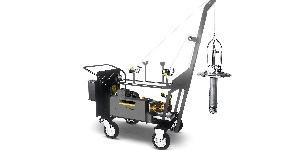

Аппарат высокого давления для очистки емкостей

Специальные аппараты высокого давления

Для мойки ёмкостей в химическом производстве очень часто используются специальные чистящие средства и растворители, которые приводят к быстрому выходу из строя ответственных частей насосов высокого давления. Для таких случаев в линейке Kärcher есть специальные аппараты высокого давления (АВД), предназначенные для работы с концентрированными кислотными и щелочными чистящими средствами, а также растворителями и ацетонами. Данные аппараты доступны во взрывобезопасном исполнении, могут иметь стационарное и мобильное исполнение (агрегат размещается на тележке). Мобильный АВД может быть оснащен регулируемой по высоте и наклону телескопической стрелой, к которой прикрепляется моечная головка. Длина стрелы и конфигурация тележки адаптируются под требования заказчика.

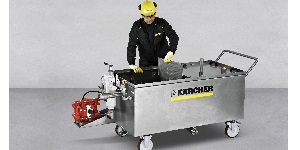

Чистящее средство для очистки емкостей

Циркуляция чистящего средства

Ввиду возможной высокой стоимости чистящих средств и растворителей, возможно их использование в режиме циркуляции. Для этого используется циркуляционный резервуар, в котором средство отстаивается, фильтруется, и дренажным насосом снова подаётся к АВД.

Схема очистки смесительного резервуара.

На схеме показана в разрезе конструкция мобильной установки для внутренней чистки ёмкостей. На тележке, подкатываемой к подлежащей очистке емкости, закреплена моечная головка. Использованная очищающая жидкость поступает в резервуар для работы в режиме циркуляции, фильтруется в нем и вновь подается в агрегат высокого давления.

схема лочистки емкости

Комплексная система управления очисткой емкостей на химическом производстве

Предлагаемые Kärcher инновационные системы управления соответствуют последнему слову техники. Системы управления Kärcher выполнены на базе высококачественных комплектующих ведущих мировых производителей. Каждая система управления – будь то релейная или микропроцессорная, ручная или автоматизированная, с регистрацией информации или сетевым интерфейсом, – разрабатывается индивидуально исходя из запросов клиента.

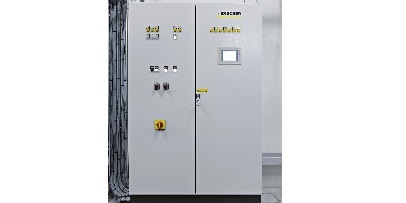

Чистка емкостей на химическом произвосдтве

Система программного управления
Перепрограммируемая система управления обеспечивает управление установкой при помощи специально разработанного программного обеспечения. Концепция управления предусматривает различные опции, обеспечивающие адаптацию к конкретным условиям эксплуатации.

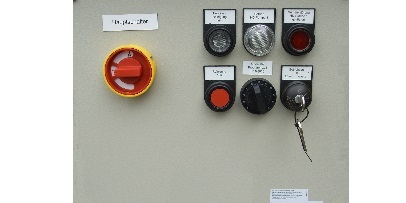

Система управления очисткой емкостей

Система управления для мобильной установки
Для мобильной версии установки шкаф управления размещается непосредственно на тележке. Компоновка шкафа и вид органов управления согласуется с заказчиком и может быть выполнено во взрывобезопасном исполнении


Система управления очисткой емкостей

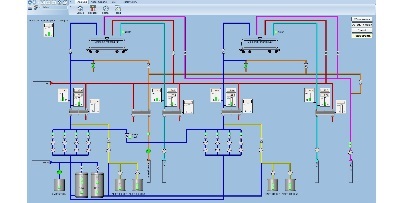

Системы управления / мониторинга технологических процессов
Kärcher предлагает различные варианты систем управления – от простых релейных до микроконтроллерных. Для визуализации информации и ввода данных могут использоваться как простая сенсорная панель, так и персональный компьютер, обеспечивающий оператору повышенное удобство.
• Отдельный компьютер в диспетчерской с необходимым интерфейсом и пакетом программного обеспечения.
• Визуальное отображение состояния всех функционирующих компонентов.
• Гибкость благодаря возможности параметризации

Компоненты для очистки емкостей на химпроизводстве

Моечные головки

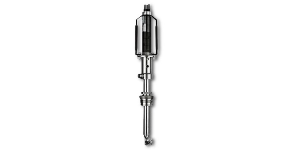

Моечная головка для очистки бочек

HKF 50 P

Пропускная способность: До 1200 л/ч
Давление: до 100 бар
Температура воды: до 95 °C
Привод: Пневматический
Давление сж. воздуха: 4-7 бар
Расход сж. воздуха: 500 л/мин
Диаметр горловины: От 200 мм
Материал: Нерж. сталь
Вес: 40 кг

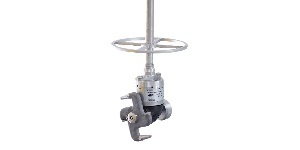

HKS 100

HKS 100 LM/AC

Пропускная способность: До 3000 л/ч
Давление: до 100 бар
Температура воды: до 85 °C
Привод: От потока жидкости
Диаметр горловины: От 200 мм
Материал: Нерж. сталь
Вес: 7 кг


Моечная головка

HKF 200 E

Пропускная способность: До 10000 л/ч
Давление: до 200 бар
Температура воды: до 95 °C
Частота вращения рабочей части: 10/20 об/мин
Привод: электрический, 400 В
Мощность: 120 Вт
Диаметр горловины: От 200 мм
Материал: Нерж. сталь
Вес: 40 кг


моечная голова для чистки емкостей

HKF 200 P

Пропускная способность: До 10000 л/ч
Давление: до 200 бар
Температура воды: до 95 °C
Привод: Пневматический
Давление сж. воздуха: 4-7 бар
Расход сж. воздуха: 500 л/мин
Диаметр горловины: От 200 мм
Материал: Нерж. сталь
Вес: 40 кг

Аппараты высокого давления для очистки вагонов цистерн

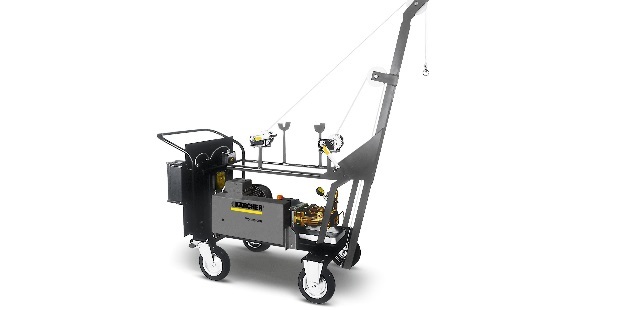

SHDR 3000 F

SHD-R 3000 F

Производительность: 3000 л/ч
Рабочее давление: 50/100 бар
Подвод воды: 3200 л/ч
Температура воды на входе: до 60°С
Привод: Электрический, 400 В
Мощность: 5,5... 13,5 кВт
Вес: 125... 165 кг

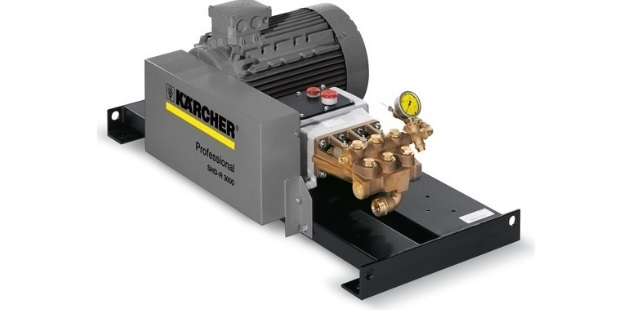

SHDR 30000

SHD-R 3000

Производительность: 3000 л/ч
Рабочее давление: 50/100 бар
Подвод воды: 3200 л/ч
Температура воды на входе: до 60°С
Привод: Электрический, 400 В
Мощность: 5,5... 13,5 кВт
Вес: 125... 165 кг
